Провід НВ-1 1 600В

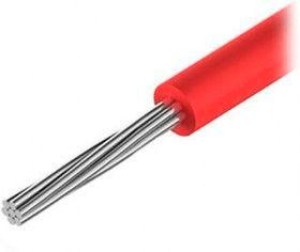

Елементи констркуції проводу НВ 1 1 600:

1. Мідна жила, луджена
2. Ізоляція з ПВХ пластикату

Жила - однодротова з м'якого мідного дроту
Ізоляція - фарбований ізоляційний ПВХ пластикат. Забарвлення - біла, жовта, червона, блакитна, зелена, коричнева, чорна або двокольорова

Призначення проводу НВ 1 1 600:

для фіксованого монтажу і міжприладних з'єднань електричної та електронної апаратури і приладів при робочій змінній напрузі 600 і 1000 В з частотою до 5 кГц або постійній напрузі відповідно 700 и 1400 В.

Умови експлуатації та монтажу:

прокладка - у вигляді одиночних проводів або пучків і джгутів в коробах, лотках, трубах або в спеціальних пустотних каналах і безпосередньо по стінках виробів;
температура експлуатації - від -50 ° С до +105 °С;
проводи повинні бути стійкими до впливу бензину і мінерального масла, не повинні поширювати горіння;

термін служби проводів в нормальних умовах експлуатації і при збереженні показників надійності - не менше 15 років;

середній ресурс проводів, годин:

при температурі 105 °С - 1000;
при температурі 70 °С - 6000;
при температурі 50 °С - 10 000.

Електричні характеристики проводу НВ 1 1 600:

електричний опір ізоляції на 1м довжини, МОм, не менше:
- у нормальних умовах - 10 000;
- при максимальній робочій температурі в експлуатації - 100.
