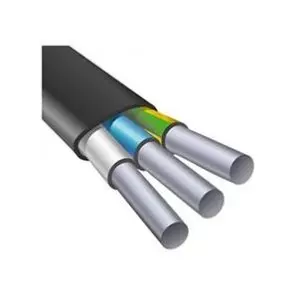

Кабель АВВГ 3*70

Високоякісний кабель за помірною ціною
Ціна:191,94 ₴
Кількість жил 3
Переріз жили 70
Навантаження струму на 1 жилу, ампер 161
Потужність в 1 фазній мережі, кВт 35
Вага 1,059 кг.



 АВВГ 3х70 - це силовий кабель, що складається з трьох жил перерізом 70 мм². Жила кабелю виготовлена з алюмінію, а ізоляція та оболонка - з ПВХ. Номінальна напруга цього кабелю складає 0,66/1 кВ

Розрахункова вага 1 кілометра кабелю АВВГ 3х70 складає 1059,00 кілограм. Вага кабелю може змінюватися в залежності від технічних умов конкретного заводу-виробника.

Зовнішній діаметр кабелю АВВГ 3х70 складає 28,3 мм.

Номінальна змінна напруга цього кабелю складає 0,66/1 кВ, а номінальна частота - 50 Гц. Індуктивний опір становить 0,0612 Ом/км, а активний опір - 0,46 Ом/км.

Струмове навантаження АВВГ 3х70

Цей кабель витримує наступні струмові навантаження: при нормальному режимі роботи з 100% коефіцієнтом навантаження - 161 Ампер в повітрі та 178 Ампер в землі.

В режимі перевантаження він витримує 244 Ампер в повітрі та 261 Ампер в землі.

Максимальна потужність кабелю АВВГ 3х70

 При прокладці в повітрі та при напрузі 220В максимальна потужність складає 35,00 кВт, в землі при такій же напрузі - 39,00 кВт. При напрузі 380В максимальна потужність при прокладці в повітрі складає 105,00 кВт, в землі - 117,00 кВт. Розрахунок допустимих струмових навантажень виконується при наступних розрахункових умовах: змінний струм, температура навколишнього середовища при прокладці кабелів у повітрі 25 °C, при прокладці в землі – 15 °C, глибина прокладки кабелів в землі 0,7 м.

Струм короткого замикання АВВГ 3х70

Допустимий струм одно секундного короткого замикання АВВГ 3х70 складає 4,95 кА (кілоампер). При тривалості короткого замикання, відмінної від 1 секунди, значення буде дорівнювати 0.18*K, де K=1/√r, r – тривалість короткого замикання в секундах. Максимальна тривалість короткого замикання не повинна перевищувати 5 секунд.

Мінімально допустимий радіус згину при прокладці (багатожильного кабеля – 10 діаметрів кабелю) складає 283 мм.
