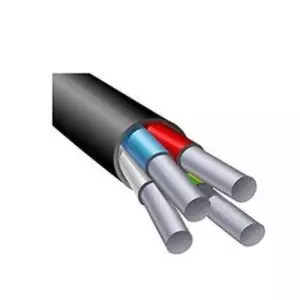

Кабель АВВГ 3*150+1*70

 АВВГ 3х150+1х70 - це силовий кабель, що складається з трьох жил перерізом 150 мм² та одної 70 мм². Жила кабелю виготовлена з алюмінію, а ізоляція та оболонка - з ПВХ. Номінальна напруга цього кабелю складає 0,66/1 кВ

Розрахункова вага 1 кілометра кабелю АВВГ 3х150+1х70 складає 2195,00 кілограм. Вага кабелю може змінюватися в залежності від технічних умов конкретного заводу-виробника.

Зовнішній діаметр кабелю АВВГ 3х150+1х70 складає 41,8 мм.

Номінальна змінна напруга цього кабелю складає 0,66/1 кВ, а номінальна частота - 50 Гц. Індуктивний опір становить 0,0596 Ом/км, а активний опір - 0,21 Ом/км.

Струмове навантаження АВВГ 3х150+1х70

Цей кабель витримує наступні струмові навантаження: при нормальному режимі роботи з 100% коефіцієнтом навантаження - 346 Ампер в повітрі та 358 Ампер в землі.

В режимі перевантаження він витримує 390 Ампер в повітрі та 415 Ампер в землі.

Максимальна потужність кабелю АВВГ 3х150+1х70

 При прокладці в повітрі та при напрузі 220В максимальна потужність складає 76,00 кВт, в землі при такій же напрузі - 78,00 кВт. При напрузі 380В максимальна потужність при прокладці в повітрі складає 227,00 кВт, в землі - 235,00 кВт. Розрахунок допустимих струмових навантажень виконується при наступних розрахункових умовах: змінний струм, температура навколишнього середовища при прокладці кабелів у повітрі 25 °C, при прокладці в землі – 15 °C, глибина прокладки кабелів в землі 0,7 м.

Струм короткого замикання АВВГ 3х150+1х70

Допустимий струм одно секундного короткого замикання АВВГ 3х150+1х70 складає 10,64 кА (кілоампер). При тривалості короткого замикання, відмінної від 1 секунди, значення буде дорівнювати 0.18*K, де K=1/√r, r – тривалість короткого замикання в секундах. Максимальна тривалість короткого замикання не повинна перевищувати 5 секунд.

Мінімально допустимий радіус згину при прокладці (багатожильного кабеля – 10 діаметрів кабелю) складає 418 мм.
