Кабель АВВГ 2*10

Високоякісний кабель за помірною ціною
Ціна:21,41 ₴
Кількість жил 2
Переріз жили 10
Навантаження струму на 1 жилу, ампер 50
Потужність в 1 фазній мережі, кВт 11
Вага 0.176 кг.

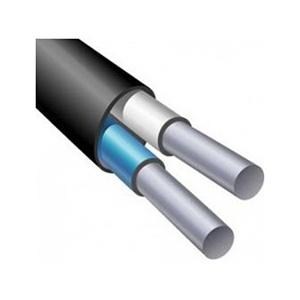

 АВВГ 2х10 - це силовий кабель, що складається з двох жил перерізом 10 мм². Жила кабелю виготовлена з алюмінію, а ізоляція та оболонка - з ПВХ. Номінальна напруга цього кабелю складає 0,66/1 кВ

Розрахункова вага 1 кілометра кабелю АВВГ 2х10 складає 176,00 кілограм. Вага кабелю може змінюватися в залежності від технічних умов конкретного заводу-виробника.

Зовнішній діаметр кабелю АВВГ 2х10 складає 14 мм.

Номінальна змінна напруга цього кабелю складає 0,66/1 кВ, а номінальна частота - 50 Гц. Індуктивний опір становить 0,073 Ом/км, а активний опір - 3,16 Ом/км.

Струмове навантаження АВВГ 2х10

Цей кабель витримує наступні струмові навантаження: при нормальному режимі роботи з 100% коефіцієнтом навантаження - 50 Ампер в повітрі та 59 Ампер в землі.

В режимі перевантаження він витримує 58 Ампер в повітрі та 66 Ампер в землі.

Максимальна потужність кабелю АВВГ 2х10

 При прокладці в повітрі та при напрузі 220В максимальна потужність складає 11,00 кВт, в землі при такій же напрузі - 12,00 кВт. При напрузі 380В максимальна потужність при прокладці в повітрі складає 32,00 кВт, в землі - 38,00 кВт. Розрахунок допустимих струмових навантажень виконується при наступних розрахункових умовах: змінний струм, температура навколишнього середовища при прокладці кабелів у повітрі 25 °C, при прокладці в землі – 15 °C, глибина прокладки кабелів в землі 0,7 м.

Струм короткого замикання АВВГ 2х10

Допустимий струм одно секундного короткого замикання АВВГ 2х10 складає 0,7 кА (кілоампер). При тривалості короткого замикання, відмінної від 1 секунди, значення буде дорівнювати 0.18*K, де K=1/√r, r – тривалість короткого замикання в секундах. Максимальна тривалість короткого замикання не повинна перевищувати 5 секунд.

Мінімально допустимий радіус згину при прокладці (багатожильного кабеля – 10 діаметрів кабелю) складає 140 мм.



Компанія "МЕЗОН-ЕЛЕКТРОКАБЕЛЬ" пропонує широкий вибір якісної кабельно-провідникової продукції за низькою ціною.

Можлива безкоштовна доставка по Львову при замовленні на суму від 10000 грн.
