hageravom/MC416A

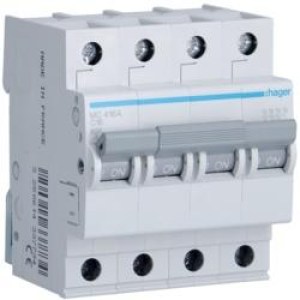

Автоматичний вимикач Hager 4P 6kA C-16A MCN416

1145,56 ₴
В наявності
Артикул: MCN416
Назад на :Автоматичні вимикачі
Кількість захищених полюсів:4
Кількість полюсів:4 P
Тип полюса:4 P
Крива вимикання:C

Основні електричні характеристики

Частота:50/60 Hz
Номінальна вимикаюча здатність току короткого замикання:6 kA
Тип напруги живлиння:AC
Номінальна робоча напруга змінного струму:230/400 V

Напруга

Номінальна напруга ізоляції:500 V
Стійкість по відношенню до номінальної імпульсної напруги:4000 V

Електричний струм

Значення струму короткого замикання 400 В 50 Гц:6 kA
Номінальна відключаюча здатність згідно з EN 60898:6 kA
Відключаюча здатність для 415В (EN 60947-2):6 kA
Поріг електромагнітного розчеплювача змінного струму мін./макс.:5/10 In
min/max діапазон спрацювання термічного розчеплювача при АC:1,13/1,45 In

Електричний струм / температура

Номінальний струм при -15°C:20,12 A
Номінальний струм 20 ° C:17 A
Номінальний струм 30 ° C:16 A
Номінальний струм при 35°C:15,47 A
Номінальний струм 40 ° C:14,93 A
Номінальний струм 45 ° C:14,37 A
Номінальний струм 50 ° C:13,78 A
Номінальний струм 55 ° C:13,16 A
Номінальний струм 60 ° C:12,52 A
Номінальний струм 65 ° C:11,84 A
Номінальний струм 70 ° C:11,12 A

Коефіцієнт корекції струму

Корегуючий коефіціент магнітного розчеплювача при 100 Гц:1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц:1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц:1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц:1
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:0,85

Потужність

Розсіювана потужність з розрахунку на кожний полюс:2,22 W
Загальна розсіювана потужність під номінальним струмом:8,74 W

Витривалість

Електрична тривкість кількості циклів:4000
Кількість механічних процесів:20000

Розміри

Глибина встановленого виробу:70 mm
Висота встановленого виробу:83 mm
Ширина встановленого виробу:70 mm
Монтаж
Момент затяжки:2,8 Нм
Підключення
Поперечний розріз з’єднання з негнучким дротом:1 - 35 мм²
Поперечний розріз з’єднання з гнучким дротом:1 - 25 мм²
Тип з’єднання:Гвинтовий
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем:1/25 mm²
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем:1/35 mm²
Стандарти
Стандартний текст:EN 60898-1
Європейська директива WEEE:пов'язаний
Безпека
Захисне виконання ІР:IP20
Умови використання
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:2
Робоча температура:-25 … 70 °C
Клас обмеження енергії I²t:3
Висота:2000 m
Температура зберігання / транспортування:-25 … 80 °C

Компанія "МЕЗОН-ЕЛЕКТРОКАБЕЛЬ" пропонує широкий вибір автоматичних вимикачів Hager зі складу у Львові та під замовлення.
