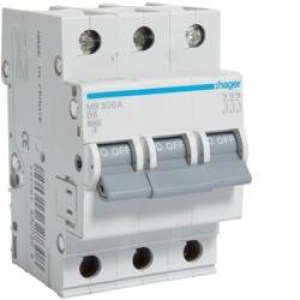

Автоматичний вимикач Hager 3P 6kA B-6A MBN306
Належна якість за помірною ціною
Ціна:820,10 ₴
| Кількість захищених полюсів: | 3 |
| Кількість полюсів: | 3 P |
| Тип полюса: | 3 P |
| Крива вимикання: | B |
Основні електричні характеристики
| Частота: | 50/60 Hz |
| Номінальна вимикаюча здатність току короткого замикання: | 6 kA |
| Тип напруги живлиння: | AC |
| Номінальна робоча напруга змінного струму: | 230/400 V |
Напруга
| Номінальна напруга ізоляції: | 500 V |
| Стійкість по відношенню до номінальної імпульсної напруги: | 4000 V |
Електричний струм
| Значення струму короткого замикання 400 В 50 Гц: | 6 kA |
| Номінальна відключаюча здатність згідно з EN 60898: | 6 kA |
| Відключаюча здатність на 1 полюсі 400 В NF 60947-2: | 3 kA |
| Відключаюча здатність для 230В (EN 60947-2): | 10 kA |
| Відключаюча здатність для 415В (EN 60947-2): | 10 kA |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: | 3/5 In |
| min/max діапазон спрацювання електромагнітного розчеплювача при DC: | 4/7 In |
| min/max діапазон спрацювання термічного розчеплювача при АC: | 1,13/1,45 In |
| min/max діапазон спрацювання термічного розчеплювача при DC: | 1,13/1,45 In |
Електричний струм / температура
| Номінальний струм при -15°C: | 7,5 A |
| Номінальний струм 20 ° C: | 6,4 A |
| Номінальний струм 30 ° C: | 6 A |
| Номінальний струм при 35°C: | 5,8 A |
| Номінальний струм 40 ° C: | 5,6 A |
| Номінальний струм 45 ° C: | 5,4 A |
| Номінальний струм 50 ° C: | 5,2 A |
| Номінальний струм 55 ° C: | 5 A |
| Номінальний струм 60 ° C: | 4,8 A |
| Номінальний струм 65 ° C: | 4,6 A |
| Номінальний струм 70 ° C: | 4,4 A |
Коефіцієнт корекції струму
| Корегуючий коефіціент магнітного розчеплювача при 100 Гц: | 1,1 |
| Корегуючий коефіціент магнітного розчеплювача при 200 Гц: | 1,2 |
| Корегуючий коефіціент магнітного розчеплювача при 400 Гц: | 1,5 |
| Корегуючий коефіціент магнітного розчеплювача при 60 Гц: | 1 |
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: | 1 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: | 0,95 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: | 0,9 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: | 0,85 |
Потужність
| Розсіювана потужність з розрахунку на кожний полюс: | 1,34 W |
| Загальна розсіювана потужність під номінальним струмом: | 3,9 W |
Витривалість
| Електрична тривкість кількості циклів: | 4000 |
| Кількість механічних процесів: | 20000 |
Розміри
| Глибина встановленого виробу: | 70 mm |
| Висота встановленого виробу: | 83 mm |
| Ширина встановленого виробу: | 52,5 mm |
Монтаж
| Момент затяжки: | 2,8 Нм |
| Тип зажиму нижньої клеми для модульних пристроїв: | ні |
| Тип верхньої клеми для модульних пристроїв: | Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic |
| Нижнє підключення для модульних пристроїв: | ні |
Підключення
| Поперечний розріз з’єднання з негнучким дротом: | 1 - 35 мм² |
| Поперечний розріз з’єднання з гнучким дротом: | 1 - 25 мм² |
| Тип з’єднання: | Гвинтовий |
| З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: | 1/25 mm² |
| З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: | 1/35 mm² |
Стандарти
| Стандартний текст: | EN 60898-1 |
| Європейська директива WEEE: | пов'язаний |
Безпека
| Захисне виконання ІР: | IP20 |
Умови використання
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: | 2 |
| Робоча температура: | -25 … 70 °C |
| Клас обмеження енергії I²t: | 3 |
| Висота: | 2000 m |
| Температура зберігання / транспортування: | -25 … 80 °C |
Компанія "МЕЗОН-ЕЛЕКТРОКАБЕЛЬ" пропонує широкий вибір автоматичних вимикачів Hager зі складу у Львові та під замовлення.
