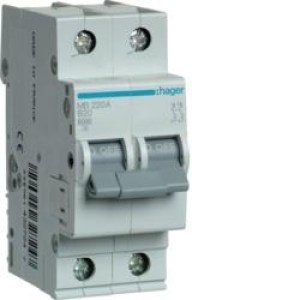

Автоматичний вимикач Hager 2P 6kA B-20A MBN220

Name: Автоматичний вимикач Hager 2P 6kA B-20A MBN220
Brand: Hager
SKU: MBN220
Price: 596.96 UAH
Availability: InStock

596,96 ₴

В наявності

Артикул: MBN220

Назад на :Автоматичні вимикачі

Кількість захищених полюсів:	2
Кількість полюсів:	2 P
Тип полюса:	2 P
Крива вимикання:	B

Основні електричні характеристики

Частота:	50/60 Hz
Номінальна вимикаюча здатність току короткого замикання:	6 kA
Тип напруги живлиння:	AC
Номінальна робоча напруга змінного струму:	400 V

Напруга

Номінальна напруга ізоляції:	500 V
Стійкість по відношенню до номінальної імпульсної напруги:	4000 V

Електричний струм

Значення струму короткого замикання 400 В 50 Гц:	6 kA
Номінальна відключаюча здатність згідно з EN 60898:	6 kA
Відключаюча здатність на 1 полюсі 400 В NF 60947-2:	3 kA
Відключаюча здатність для 230В (EN 60947-2):	10 kA
Відключаюча здатність для 415В (EN 60947-2):	10 kA
Поріг електромагнітного розчеплювача змінного струму мін./макс.:	3/5 In
min/max діапазон спрацювання електромагнітного розчеплювача при DC:	4/7 In
min/max діапазон спрацювання термічного розчеплювача при АC:	1,13/1,45 In
min/max діапазон спрацювання термічного розчеплювача при DC:	1,13/1,45 In

Електричний струм / температура

Корегуючий коефіціент магнітного розчеплювача при 100 Гц:	1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц:	1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц:	1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц:	1
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:	1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:	0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:	0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:	0,85

Розсіювана потужність з розрахунку на кожний полюс:	2,78 W
Загальна розсіювана потужність під номінальним струмом:	5,5 W

Електрична тривкість кількості циклів:	4000
Кількість механічних процесів:	20000

Глибина встановленого виробу:	70 mm
Висота встановленого виробу:	83 mm
Ширина встановленого виробу:	35 mm

Момент затяжки:	2,8 Нм
Тип зажиму нижньої клеми для модульних пристроїв:	ні
Тип верхньої клеми для модульних пристроїв:	Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
Нижнє підключення для модульних пристроїв:	ні

Поперечний розріз з’єднання з негнучким дротом:	1 - 35 мм²
Поперечний розріз з’єднання з гнучким дротом:	1 - 25 мм²
Тип з’єднання:	Гвинтовий
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем:	1/25 mm²
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем:	1/35 mm²

Стандартний текст:	EN 60898-1
Європейська директива WEEE:	пов'язаний

Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:	2
Робоча температура:	-25 … 70 °C
Клас обмеження енергії I²t:	3
Висота:	2000 m
Температура зберігання / транспортування:	-25 … 80 °C
