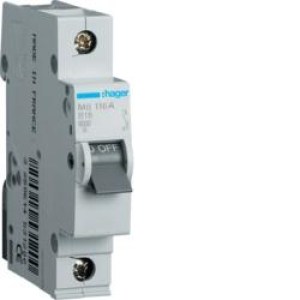

Автоматичний вимикач Hager 1P 6kA B-16A MB116A
Належна якість за помірною ціною
Ціна171,20 ₴
Ціна / кг:
Опис
Технічні характеристики |
| Кількість полюсів: | 1 P |
| Тип полюса: | 1 P |
| Крива: | B |
Основні електричні характеристики
| Тип напруги живлиння: | AC |
| Номінальна робоча напруга змінного струму: | 230/400 V |
Напруга
| Номінальна напруга ізоляції: | 500 V |
| Максимальна рабоча напруга: | 415 V |
| Стійкість по відношенню до номінальної імпульсної напруги: | 4000 V |
Електричний струм
| Значення струму короткого замикання 230 В 50 Гц: | 6 kA |
| Значення струму короткого замикання 400 В 50 Гц: | 6 kA |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: | 3/5 In |
| min/max діапазон спрацювання термічного розчеплювача при АC: | 1,13/1,45 In |
Електричний струм / температура
| Номінальний струм при -15°C: | 21,19 A |
| Номінальний струм 20 ° C: | 17,63 A |
| Номінальний струм 30 ° C: | 16 A |
| Номінальний струм при 35°C: | 16,11 A |
| Номінальний струм 40 ° C: | 15,6 A |
| Номінальний струм 45 ° C: | 15,1 A |
| Номінальний струм 50 ° C: | 15 A |
| Номінальний струм 55 ° C: | 14,08 A |
| Номінальний струм 60 ° C: | 13,57 A |
| Номінальний струм 65 ° C: | 13,07 A |
| Номінальний струм 70 ° C: | 12,56 A |
Коефіцієнт корекції струму
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: | 1 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: | 0,95 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: | 0,9 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: | 0,85 |
Потужність
| Розсіювана потужність з розрахунку на кожний полюс: | 2,44 W |
| Максимальна втрата потужності на полюс відповідно до стандарту виробу: | 3,5 W |
Витривалість
| Електрична тривкість кількості циклів: | 4000 |
| Кількість механічних процесів: | 20000 |
Розміри
| Глибина встановленого виробу: | 70 mm |
| Ширина встановленого виробу: | 17,5 mm |
Монтаж
| Момент затяжки: | 2,8 Нм |
Підключення
| Нижнє гвинтове з'єднання з гнучким провідником: | 1/25 mm² |
| Верхнє гвинтове з'єднання з гнучким провідником: | 1/25 mm² |
| Секція виходу гвинта при нерухомому дроті: | 1/35 mm² |
| Поперений розріз під ’єднання при нерухомому проводі,: | 1/35 mm² |
| Тип з’єднання: | Гвинтовий |
Обладнання
| Можливість приєднання додаткового обладнання: | ні |
Стандарти
| Стандартний текст: | IEC 60898-1 |
| Європейська директива WEEE: | пов'язаний |
Безпека
| Захисне виконання ІР: | IP20 |
Умови використання
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: | 2 |
| Робоча температура: | -25 … 70 °C |
| Клас обмеження енергії I²t: | 3 |
| Висота: | 2000 m |
| Температура зберігання / транспортування: | -25 … 80 °C |
Температура
| Температура калібрування: | 30 °C |
Компанія "МЕЗОН-ЕЛЕКТРОКАБЕЛЬ" пропонує широкий вибір автоматичних вимикачів Hager зі складу у Львові та під замовлення.
